Revolucionando la producción de colchones: La línea de producción de redes de colchones de muelles de empuje lateral CNC
Introducción

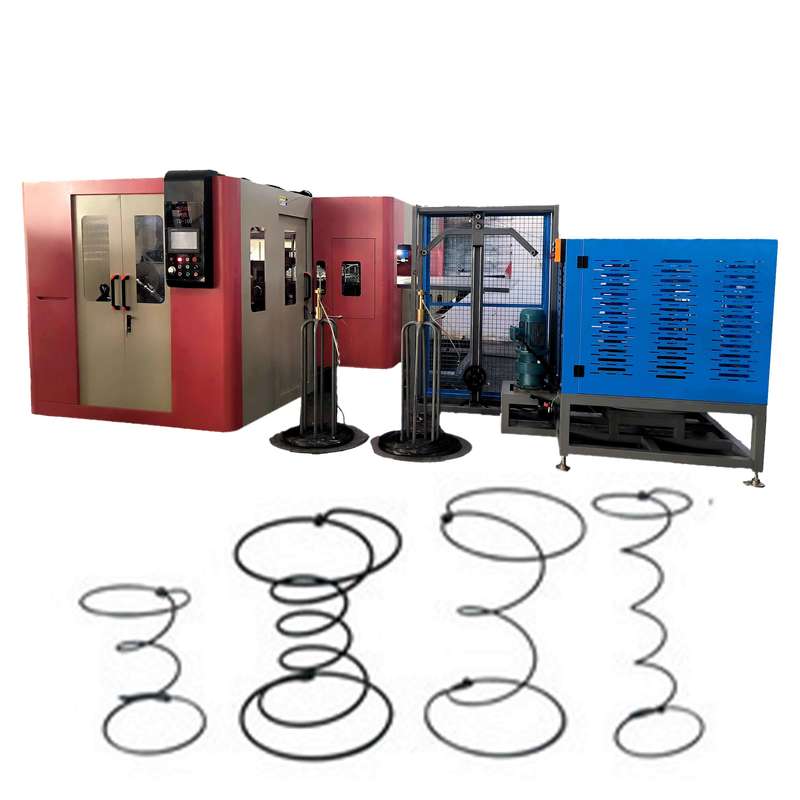

La línea de producción de redes de colchones de muelles de empuje lateral CNC (Modelo NOBO-ZD-100S) representa un salto tecnológico en la fabricación de colchones. Diseñado para la precisión y la eficiencia, este sistema totalmente automatizado transforma el alambre en bruto en redes de colchones de muelles Bonell terminadas con una intervención humana mínima. Aprovechando la avanzada tecnología de control Servo Semi EtherCAT, elimina los sistemas de levas mecánicas tradicionales, ofreciendo una flexibilidad sin precedentes para las modernas instalaciones de producción de colchones.
Capacidades principales
1. Formación de muelles de alta velocidad
Salida: 80–90 muelles/minuto
Producción diaria: 65–90 redes de colchón (1800×2000 mm) por turno de 8 horas
Dimensiones del muelle:
Diámetro del alambre: 1.9–2.4 mm
Diámetro del anillo final: 65–90 mm
Altura: 80–200 mm (personalizable)
Vueltas: 4–7 vueltas
2. Sistema de automatización inteligente

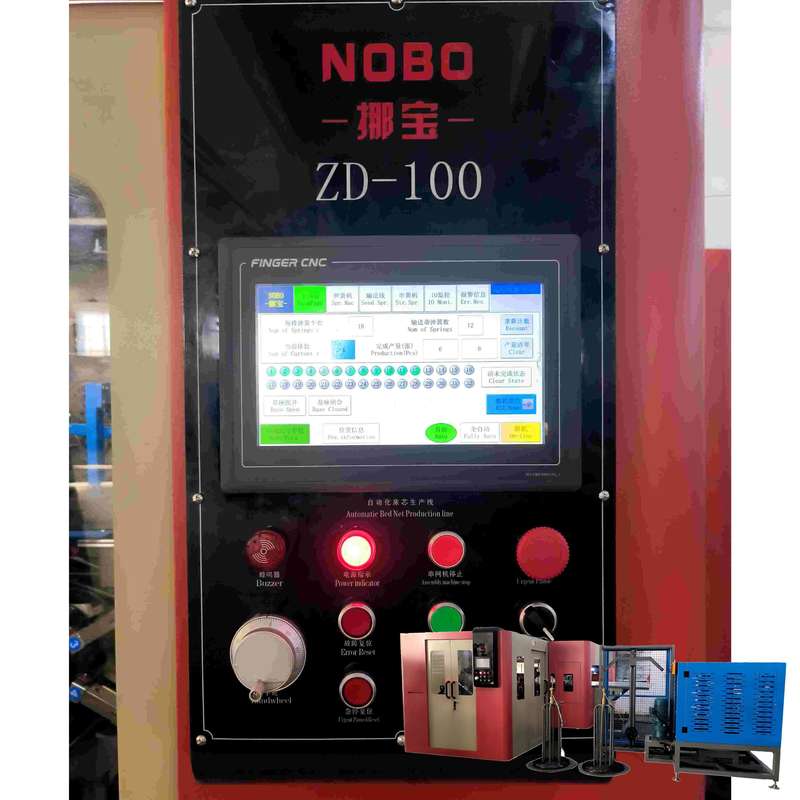

Control de pantalla táctil: Ajuste digitalmente todos los parámetros del muelle (diámetro, altura, paso) sin recalibración mecánica
Flexibilidad direccional: Tres opciones de orientación de nudos:
Dirección uniforme
Nudo a nudo alterno
Orientación positiva/negativa emparejada
Ensamblaje integrado: Ensamblaje simultáneo superior/inferior con corte/sujeción automática de alambres de ensamblaje de 1.3–1.6 mm
3. Ingeniería de precisión
Ancho máximo de trabajo: 2.000 mm

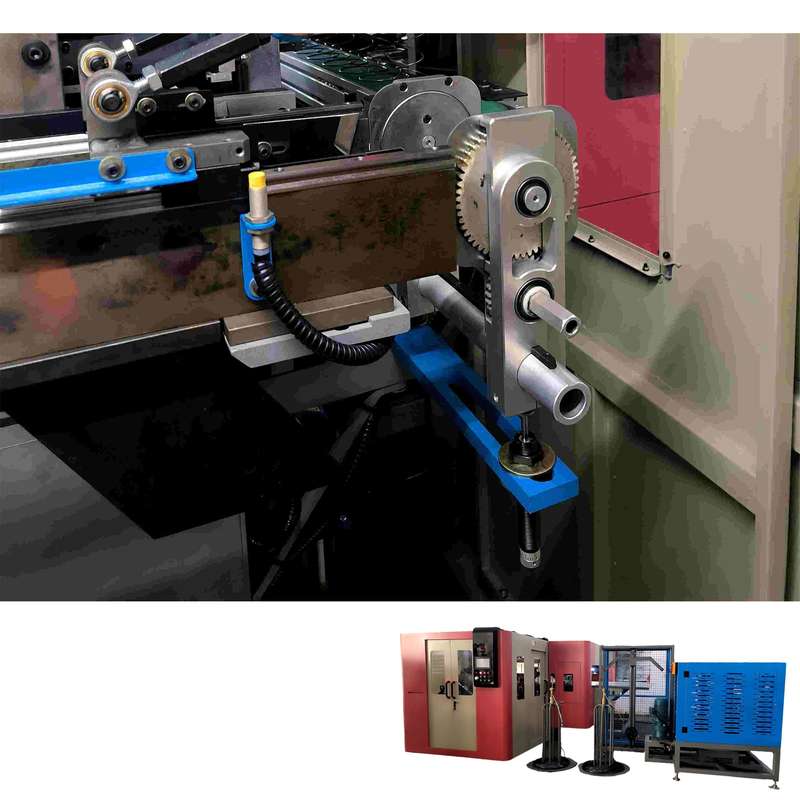

Alineación de muelles: El sistema de alimentación de empuje lateral automatizado garantiza una disposición lineal perfecta
Tratamiento térmico: Procesamiento térmico integrado para la durabilidad del muelle
Especificaciones técnicas
| Parámetro | Valor | |-------------------------|--------------------------------| | Suministro de energía | 3 fases 380V/50Hz, 20kW | | Peso de la máquina | 5.500 kg | | Dimensiones (L×A×H) | 9000×4500×2100mm | | Rango de altura de la red de colchón| 80–180mm | | Compatibilidad de la fijación| 7 series (anillos finales de 55–90 mm) |
Serie de fijación y densidad de muelles (para un ancho de 1,8 m):
55–56 mm: 29 filas
60–65 mm: 27 filas
65–70 mm: 24 filas
65–73 mm: 22 filas
75–82 mm: 19 filas
82–90 mm: 18 filas
Ventajas operativas
Cero recalibración mecánica: Los ajustes digitales de parámetros reducen el tiempo de inactividad en un 70%
Diagnóstico remoto: Supervisión de red y resolución de errores en tiempo real
Eficiencia de materiales: El uso preciso del alambre minimiza el desperdicio
Listo para la personalización: Admite dimensiones y configuraciones de muelles no estándar
Aplicaciones de la industria
Ideal para fabricantes de colchones que requieren:
Producción de gran volumen de sistemas de muelles Bonell
Cambios rápidos de productos entre diseños
Control de calidad constante en pedidos al por mayor
Configuraciones de redes de colchón personalizadas para mercados especializados
|
Eficiencia de trabajo:
|
75-100 hojas/8 horas (1800MM*2000mm)
|
Ancho máximo de las redes de colchón:
|
2000 mm (opción 2000 mm)
|
|
Altura de las redes de colchón de adaptación:
|
80-180 mm
|
Diámetro del alambre del muelle:
|
2.0-2.4 mm
|
|
Cadena de diámetro de alambre de acero para muelles:
|
1.3-1.6 mm
|
La potencia eléctrica total:
|
20kw
|
|
Peso de las máquinas:
|
5500 kg
|
Fuente eléctrica:
|
3 fases 380V/50HZ
|
|
Dimensión de montaje:
|
longitud 9000 x ancho 4500 x alto 2100 mm
|
|
|
|
Se aplica al calibre de muelles:
|
Serie de fijación 58 55-56 mm (1,8 metros 29 filas de muelles)
|
||
|
|
Serie de fijación 60 60-65 mm (1,8 metros 27 filas de muelles)
|
||
|
Serie de fijación 68 65-70 mm (1,8 metros 24 filas de muelles)
|
|||
|
Serie de fijación 78 65-73 mm (1,8 metros 22 filas de muelles)
|
|||
|
Serie de fijación 88 75-82 mm (1,8 metros 19 filas de muelles)
|
|||
|
Serie de fijación 98 82-90 mm (1,8 metros 18 filas de muelles)
|
|||
Aquí están las preguntas y respuestas frecuentes sobre la línea de producción de colchones NOBO ZD-100S:
P: ¿Cuál es el nombre de la marca de este producto?
R: El nombre de la marca de este producto es NOBO.
P: ¿Cuál es el número de modelo de este producto?
R: El número de modelo de este producto es ZD-100S.
P: ¿Dónde se fabrica este producto?
R: Este producto se fabrica en Foshan, China.
P: ¿Este producto viene con una certificación?
R: Sí, este producto viene con una certificación CE.
P: ¿Cuál es la cantidad mínima de pedido para este producto?
R: La cantidad mínima de pedido para este producto es de 1 juego.
P: ¿Es negociable el precio de este producto?
R: Sí, el precio de este producto es negociable.
P: ¿Cuáles son los detalles del embalaje de este producto?
R: Los detalles del embalaje de este producto son embalaje estándar.
P: ¿Cuánto tiempo tarda la entrega?
R: El tiempo de entrega de este producto es de 25 días.
P: ¿Cuáles son las condiciones de pago de este producto?
R: Las condiciones de pago de este producto son T/T y L/C.
P: ¿Cuál es la capacidad de suministro de este producto?
R: La capacidad de suministro de este producto es de 2 juegos/juegos por mes.
